مضخات الحفر وقطع الغيار
قطع غيار Mud Pump Hydraulic Cylinder Assembly
مضخات الحفر وقطع الغيار. قطع غيار Mud Pump Hydraulic Cylinder Assembly لعمليات الصيانة والاستبدال في معدات حقول النفط. يمكن للمشترين إرسال رقم القطعة أو موديل المعدة أو صورة المنتج أو الرسم الفني للحصول على عرض سعر.
الاستخدام
قطع غيار Mud Pump Hydraulic Cylinder Assembly لعمليات الصيانة والاستبدال في معدات حقول النفط. يمكن للمشترين إرسال رقم القطعة أو موديل المعدة أو صورة المنتج أو الرسم الفني للحصول على عرض سعر.
دعم التوريد
دعم مطابقة المواصفات وتغليف التصدير والتواصل عبر واتساب والبريد الإلكتروني لمشتري حقول النفط.
الوصف

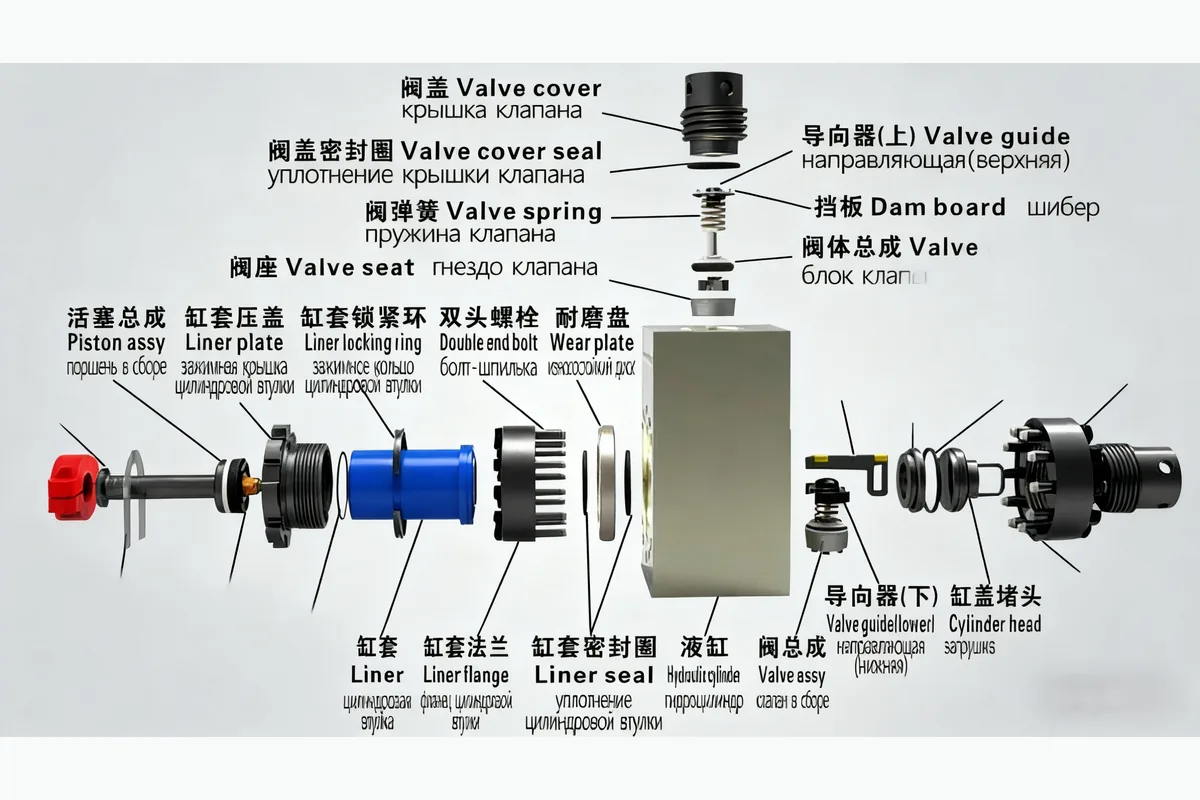

صور الوصف ومواد المنتج
الصور المخصصة للوصف تظهر هنا ولا تستخدم كصورة بطاقة المنتج الرئيسية.
المواصفات
الطرازات والمواصفات الفنية
تُعرض هنا جداول الطرازات والمواصفات الواردة في ملف المنتج الأصلي لتسهيل اختيار المنتج وطلب عرض سعر.
جدول موديلات قطع غيار مضخات الطين من سلسلة F
| قطع غيار مضخات الطين F500 / F800 / F1000 / F1300 / F1600 | ||||||
|---|---|---|---|---|---|---|
| اسم القطعة | الطراز القديم | الطراز | الطراز القديم | الطراز | الطراز القديم | الطراز |
| F1300/F1600 | F-1300/F1600 | F-800/F1000 | F-800/F1000 | F-500 | F-500 | |
| مجموعة عمود المرفق | AH36002-02.00 | AH1301020200 | AH1001010200 | AH33001-02.00 | AH0801010200 | AH0501010200 |
| AH37002-01.00 | AH1601020100 | AH1001010200 | AH33001-02.00 | AH0801010200 | AH0501010200 | |
| مجموعة عمود الترس | AH36002-03.00 | AH1301020300 | AH1001010300 | AH33001-03.00 | AH0801010300 | AH34001-03.0 |
| AH37002-02.00 | AH1601020200 | AH0801010300 | AH34001-03.0 | AH0501010300 | AH35001-03.00 | |
| مجموعة الرأس المتقاطع | AH36002-04.00 | AH1301020400 | AH1001010400 | AH33001-04.00 | AH0801010400 | AH34001-04.00 |
| مجموعة طرف السائل | AH36002-05.00 | AH1301020500 | AH1001010500 | AH1001011100 | AH0801010500 | AH34001-05.00 |
| غطاء نهاية المحمل الرئيسي | AH36001-02.01C.00 | AH130101020100 | AH100101020100 | AH33001-02.01C.00 | AH080101020100 | AH34001-02.01C.00 |
| جلبة المحمل الرئيسي (يمين) | AH36002-02.01 | AH1301020201 | AH1001010202 | AH33001-02.02 | AH0801010202 | AH34001-02.02 |
| AH37002-01.01 | AH1601020101 | |||||
| حلقة إحكام | AH36001-02.03 | AH1301010203 | AH1001010203 | AH33001-02.03 | AH0801010203 | AH34001-02.03 |
| حلقة تثبيت داخلية | AH36001-02.04 | AH1301010204 | AH1001010204 | AH33001-02.04 | AH0801010204 | AH34001-02.04A |
| حلقة تثبيت خارجية | AH36001-02.05 | AH130101020500 | AH100101020500 | AH33001-02.05.00 | AH080101020500 | AH34001-02.05.00 |
| AH37001-01.03 | AH160101010200 | |||||
| قضيب توصيل | AH36002-02.02 | AH1301020202 | AH1001010206 | AH33001-02.06 | AH0801010206 | AH34007-02.02 |
| AH37002-01.02 | AH1601020102 | |||||
| حلقة تثبيت موضعية | AH36002-02.03 | AH1301020203 | AH1001010207 | AH33001-02.07 | AH0801010207 | AH34007-02.03 |
| الترس الكبير | AH36002-02.04A.00 | AH130102020400 | AH1001010219 | AH33001-02.10A | AH0801010210 | AH34001-02.11A |
| فاصل | AH36001-02.12 | AH1301010211 | AH1001010211 | AH33001-02.13 | AH0801010211 | AH34001-01.13 |
| جلبة المحمل الرئيسي (يسار) | AH36002-02.06 | AH1301020206 | AH34001-01.13 | AH33001-02.14 | AH0801010213 | AH34001-02.16 |
| AH37002-01.03 | AH1601020103 | |||||
| حلقة تثبيت | AH36001-02.14 | AH1301010213 | AH1001010213 | AH33001-02.15 | AH0801010214 | AH34001-02.17 |
| AH37001-01.07 | AH1601010106 | |||||
| جلبة | AH36001-02.15 | AH1301010214 | AH1001010214 | AH33001-02.17 | AH0801010215 | AH34001-02.18 |
| مسمار المحمل الرئيسي | AH36001-02.16C | AH1301010215 | AH1001010215 | AH33009-02.08 | AH0801020206 | AH34007-02.07 |
| حشية | AH36001-02.17 | AH130101021600 | AH100101021600 | AH33001-02.20.00 | AH080101021200 | AH34001-02.15.00 |
| محمل العجلة اللامركزية | AH36001-02.19.00 | AH1301010217 | AH1001010217 | AH33001-02.22 | AH0801010216 | AH34001-02.19 |
| AH37001-01.08.00 | AH1601010107 | |||||
| المحمل الرئيسي | AH36001-02.20.00 | AH1301010218 | AH1001010215 | AH33009-02.08 | AH0801020206 | AH34007-02.07 |
| AH37001-01.09.00 | AH1601010108 | |||||
| حلقة | 420501036160200000 | 420501036160200000 | AH1001010211 | AH33001-02.13 | AH0801010211 | AH34001-01.13 |
| مجموعة الترس الكبير | AH36001-02.10B.00 | AH130101021900 | AH1001010219 | AH33001-02.10A | AH0801010210 | AH34001-02.11A |
| AH37001-01.05B.00 | AH160101010900 | |||||
| مفتاح تثبيت | AH36002-03.01 | AH1301020301 | AH1001010301 | AH33001-03.01 | AH0801010301 | AH34001-03.01 |
| عمود الترس | AH36002-03.02 | AH1301020302 | AH1001010302 | AH33001-03.02A | AH0801010302 | AH34001-03.02A |
| AH37002-02.01 | AH1601020201 | |||||
| جلبة تآكل | AH36001-03.03 | AH1301010303 | AH1001010303 | AH33001-03.03 | AH0801010303 | AH34001-03.03 |
| غطاء النهاية | AH36002-03.03B | AH1301020303 | AH1001010304 | AH33001-03.04B | AH0801010304 | AH34001-03.04B |
| حلقة إحكام | AH36001-03.05 | AH1301010305 | AH1001010309 | AH33001-03.09B | AH0801010309 | AH34001-03.09B |
| حلقة إحكام | AH36001-03.06 | AH1301010306 | AH1001010306 | AH33001-03.06 | AH0801010306 | AH34001-03.06 |
| جلبة المحمل | AH36001-03.07B | AH1301010307 | AH1001010307 | AH33001-03.07B | AH0801010307 | AH34001-03.07B |
| حلقة تثبيت | AH36002-03.05B | AH1301020305 | AH1001010308 | AH33001-03.08B | AH0801010308 | AH34001-03.08B |
| حلقة إحكام | AH36001-03.12B | AH1301010309 | AH1001010309 | AH33001-03.09B | AH0801010309 | AH34001-03.09B |
| علبة تجميع الزيت | AH36001-03.13B.00 | AH130101031000 | AH10010103000 | AH33001-03.13B.00 | AH080101031000 | AH34001-03.13B.00 |
| مانع تسرب الزيت | AH36001-03.08A | AH1301010311 | AH36001-03.08A | AH1301010311 | AH36001-03.08A | AH1301010311 |
| محمل | AH36001-03.09 | AH1301010312 | AH1001010312 | AH33001-03.12 | AH0801010312 | AH34001-03.11 |
| كروس هيد | AH36002-04.01 | AH1301020401 | AH1001010401 | AH33001-04.01 | AH0801010401 | AH34001-04.01 |
| لوحة التوجيه العلوية | AH36001-04.02 | AH1301010402 | AH1001010402 | AH33001-04.02 | AH0801010402 | AH34001-04.02 |
| حشية | AH36001-04.03A.00 | AH100101041700 | AH100101041700 | AH36001-04.03A.00 | AH100101041700 | AH36001-04.03A |
| حلقة ضبط | AH36001-04.04 | AH1301010403 | AH1001010418 | AH33001-04.25A | AH08010118 | AH34001-20 |
| صندوق التعبئة | AH36001-04.05 | AH1301010404 | AH1001010403 | AH33001-04.04 | AH0801010403 | AH34001-04.04 |
| حلقة مانع تسرب الزيت | AH36001-04.21 | AH1301010405 | AH1001010404 | AH33001-04.06A | AH0801010404 | AH34001-04.06A |
| حلقة إحكام دائرية (O-ring) | 530301011900035000 | 530301011900035000 | 530301011750035000 | GB3452.1-82 | 530301011600035000 | GB3452.1-82 |
| مانع تسرب زيت مزدوج | AH36001-04.08A | AH1301010406 | AH1001010416 | AH33001-04.24A | AH0801010414 | AH34001-04.23A |
| نابض قفل | AH36001-04.13 | AH1301010407 | AH1001010411 | AH33001-04.16 | AH0801010410 | AH34001-04.15 |
| واقي الرذاذ | AH36001-04.10 | AH1301010408 | AH1001010406 | AH33001-04.08 | AH0801010405 | AH34001-04.07 |
| وصلة تمديد القضيب | AH36001-04.11 | AH1301010409 | AH1001010407 | AH33001-04.09 | AH0801010406 | AH34001-04.08 |
| مسمار الكروس هيد | AH36002-04.03 | AH1301020403 | AH1001010408 | AH33001-04.10 | AH0801010407 | AH34001-04.09 |
| حلقة إحكام دائرية (O-ring) | 530301011250070000 | 530301011250070000 | 530301011750035000 | GB3452.1-82 | 530301011150053000 | GB3452.1-82 |
| حشية إحكام | AH36001-04.15 | AH1301010411 | AH1001010413 | AH33001-04.20 | AH0801010411 | AH34001-04.19 |
| حلقة إحكام دائرية (O-ring) | 530301011600070000 | 530301011600070000 | 530301011600035000 | GB3452.1-82 | 530301011280070000 | GB3452.1-82 |
| لوحة التوجيه السفلية | AH36001-04.17 | AH1301010412 | AH1001010409 | AH33001-04.12 | AH0801010408 | AH34001-04.11 |
| دبوس توجيه الكروس هيد | AH36002-04.04 | AH1301020404 | AH1001010414 | AH33001-04.21 | AH0801010412 | AH34001-04.20 |
| محمل الكروس هيد | AH36001-04.19 | AH1301010414 | AH1001010415 | AH33001-04.22 | AH0801010413 | AH34001-04.21 |
| مجموعة الأسطوانة الهيدروليكية | AH36002-05.01.00 | AH130102050100 | AH100101050100 | AH33001-05.01A.00 | AH050101050100 | AH35001-05.01A.00 |
| شفة غطاء الأسطوانة | AH36001-05.02 | AH1301010502 | AH1001010502 | AH33001-05.02 | AH0501010502 | AH35001-05.02 |
| غطاء الأسطوانة | AH36001-05.03 | AH1301010503 | AH1001010503 | AH33001-05.03A | AH0501010503 | AH35001-05.03A |
| مجموعة لوحة السدادة | AH36001-05A.04.00 | AH130101050400 | AH36001-05A.04.00 | AH130101050400 | AH36001-05A.04.00 | AH130101050400 |
| قضيب توجيه الصمام (سفلي) | AH36001-05A.05.00 | AH130101050500 | AH100101052200 | AH33001-05.31.00 | AH050101051800 | AH35001-05.24.00 |
| سدادة غطاء الأسطوانة | AH36001-05A.06.00 | AH130101050600 | AH100101050500 | AH33001-05.05A | AH050101050500 | AH35001-05.05A |
| لوحة تحديد الموضع | AH36001-05A.07 | AH1301010507 | AH1001010521 | AH33001-05.30 | AH0501010517 | AH35001-05.23 |
| مانع تسرب غطاء الأسطوانة | AH36001-05.08 | AH1301010508 | AH1001010504 | AH33001-05.04 | AH0501010504 | AH35001-05.04 |
| فوهة المجمع | AH36001-05.09 | AH1301010509 | AH10010152300 | AH33001-05.34A.00 | AH080101050500 | AH34001-05.06.00A |
| نابض الصمام | AH33001-05.16A | AH00000101 | AH00000101 | AH33001-05.16A | AH00000101 | AH33001-05.16A |
| مجموعة الصمام - فتحة نافذة | AH36001-05.12A.00 | AH0000020300 | AH0000020100 | AH33001-05.17A.00 | AH0000020500 | AH35001-05.14A.00 |
| مانع تسرب غطاء الصمام | AH36001-05.13 | AH1301010510 | AH1001010508 | AH33001-05.09 | AH0501010508 | AH35001-05.09 |
| غطاء الصمام | AH36002-05.02 | AH1301020502 | AH1001010509 | AH33001-05.11A | AH0501010509 | AH35001-05.11A |
| مانع تسرب بطانة الأسطوانة | AH36001-05.15 | AH1301010512 | AH1001010504 | AH33001-05.04 | AH0501010504 | AH35001-05.04 |
