مضخة مكبس TPB600/TPC600/TPD600

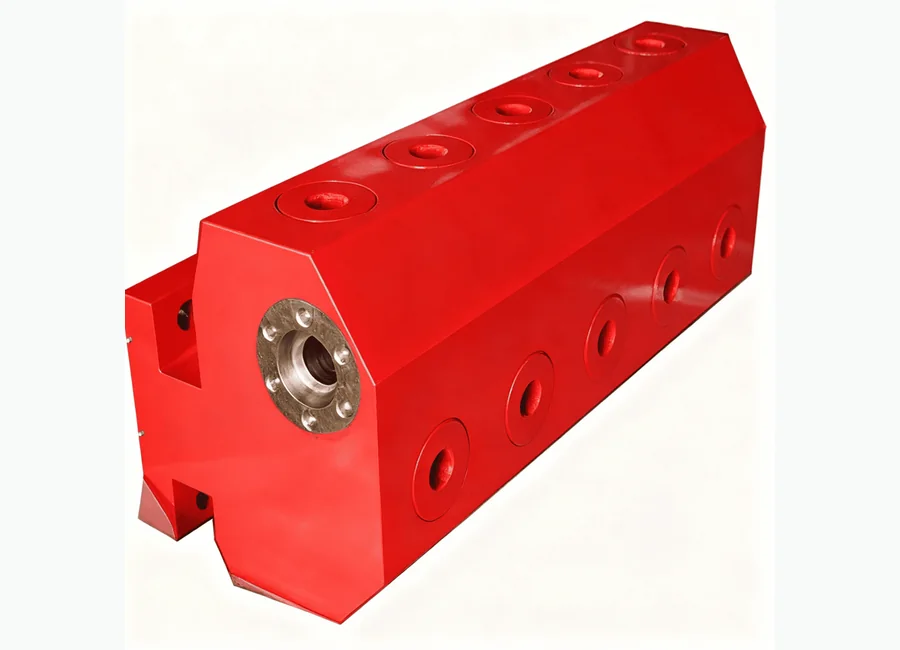

وحدة الطرف السائل
قطع غيار وحدة الطرف السائل لتطبيقات الصيانة والاستبدال في معدات حقول النفط. أرسل رقم القطعة أو موديل المعدة أو صورة المنتج للحصول على عرض سعر.
الاستخدام
قطع غيار وحدة الطرف السائل لتطبيقات الصيانة والاستبدال في معدات حقول النفط. أرسل رقم القطعة أو موديل المعدة أو صورة المنتج للحصول على عرض سعر.
دعم التوريد
دعم مطابقة المواصفات وتغليف التصدير والتواصل عبر واتساب والبريد الإلكتروني.
المواصفات
الطرازات والمواصفات الفنية
نُقلت جداول المصدر مع الحفاظ على الخلايا المدمجة وإمكانية تحرير البيانات من لوحة الإدارة.
جدول المواصفات 1
| الرقم | اسم القطعة | الرقم | اسم القطعة | الرقم | اسم القطعة |
|---|---|---|---|---|---|
| P61-11-000* | جسم عمود المرفق | P61-12-001 | مجموعة عمود المرفق بقناة تشحيم | P60-34-000 | مجموعة الجزء الهيدروليكي (3 1/2") |
| P61-11-001 | جسم الجزء الميكانيكي | P60-12-014 | عمود مرفق بقناة تشحيم | P61-34-103 | مجموعة أنبوب فرعي للقياس |
| P60-11-002 | سدادة 3”NPT | P61-12-002 | غطاء جانبي | P60-34-105 | غدة إحكام |
| P60-11-005 | غطاء علوي | P60-12-027 | محمل الإيقاف | P60-34-104 | مانع تسرب |
| P60-11-006 | غطاء سفلي | P60-12-028 | محمل الإيقاف | P61-34-200 | مجموعة شفة التصريف |
| P60-11-010 | غطاء خلفي | P60-12-005 | حشية الغطاء الجانبي | P61-34-201 | شفة التصريف |
| P60-11-008 | حشية الغطاء الخلفي | P60-12-006 | وردة المحمل | P60-34-206 | مانع تسرب الشفة |
| P60-11-009 | مرشح تنفيس | P60-12-024 | محمل | 000P569235 | حلقة إحكام دائرية (O-ring) رقم 235 |
| X20-08-052 | مسمار ربط 3/8”-16UNC بطول 1” | P60-12-025 | الحلقة الخارجية للمحمل | P60-34-204 | صامولة 1"-8NC |
| X20-27-552 | وردة 3/8” | P60-12-026 | الحلقة الداخلية للمحمل | P60-34-205 | مسمار ملولب 1"-8NC × 3 1/2 |
| P60-11-014 | وردة الغطاءين العلوي والسفلي | P60-12-010 | مسمار تثبيت | P60-34-104 | مانع تسرب |
| P60-11-015 | مسامير فتحات الغطاء | X20-22-909 | صامولة 7/8＂-9UNC | P60-34-311 | مشعب السحب |
| X20-07-513 | مسمار ربط 250"-20UNCx0.50" | X20-27-637 | وردة 7/8" | X20-08-010 | مسمار تثبيت 3/4"NC × 1.5" |
| P60-11-018 | دعامة المضخة | P60-12-013 | مسمار تثبيت | P61-34-401 | غطاء التصريف |
| P60-11-019 | دعامة المسمار | X00-00-150 | سلك | P60-34-004 | نابض |
| P60-11-020 | سدادة | P60-12-015 | وردة المحمل | P60-34-005 | رأس المضخة 3 1/2 و4 و4-1/2 بوصة |
| P60-11-017 | دعامة المضخة | P60-12-016 | وردة 1mm | P60-34-006 | مكبس غاطس (3 1/2") |
| X20-27-637 | وردة 7/8” | P60-12-017 | وردة 0.5mm | P8T0005350 | حشوة إحكام 3 1/2" |
| X20-28-515 | وردة زنبركية 7/8" | P61-12-005 | حشية الغطاء الجانبي، السماكة: 2mm | P60-34-007 | مقعد النابض |
| P15-04-031 | حشية | X20-28-509 | وردة زنبركية 5/16" | P60-34-600 | مجموعة الصمام |
| P15-03-031 | جلبة إحكام | X20-08-576 | مسمار ربط 5/16"-18UNx1" | P60-34-008 | مقعد الصمام 3 1/2 و4 و4-1/2 بوصة |
| P15-05-031 | جلبة إحكام مغناطيسية | P61-12-004 | مسدس تعبئة شحم عمود المرفق | 000P569244 | حلقة إحكام دائرية (O-ring) رقم 244 |
| 000P569120 | حلقة O 90 DURO #120 | P15-08-031 | حلقة تثبيت | 000P569153 | حلقة إحكام دائرية (O-ring) رقم 153 |
| 000P569126 | حلقة O 90 DURO #126 | P15-09-031 | وردة | P60-34-704 | حشية |
| P61-13-001 | مجموعة ذراع التوصيل مع الرأس المتصالب (TPD600) | P15-04-031 | حشية | P61-34-702 | غطاء السحب |
| P60-13-001 | قضيب توصيل | P15-03-031 | جلبة إحكام | P61-34-011 | برغي الغطاء |
| P61-13-004 | رأس متصالب (TPD600) | P15-05-031 | جلبة إحكام مغناطيسية | P60-34-012 | قضيب توصيل رفيع |
| P61-13-003 | جلبة توجيه الرأس المتقاطع | 000P569120 | حلقة O 90 DURO #120 | P60-34-013 | قضيب توصيل سميك |
| P60-13-004 | دبوس ذراع التوصيل | 000P569126 | حلقة O 90 DURO #126 | P60-34-820 | مبيت غدة الإحكام |
| X22-01-026 | حلقة تثبيت 90 GB893.1-86 | P61-14-000 | مجموعة مخفض السرعة TPD600 | P60-34-017 | نابض |
| X04-02-012 | دبوس مشقوق 3.2x26 GB91-86 | P60-14-500 | خط أنابيب الشحم | P06-00-063 | صامولة حشوة الإحكام، 3-1/2" |
| P60-13-007 | بطانة | P60-14-002 | حشية | X26-02-009 | جلبة ملولبة 1/4"-18NPT |
| P60-13-011 | مسمار تثبيت جلبة التوجيه | P60-14-003 | قضيب ضغط I | P60-40-000 | مجموعة الجزء الهيدروليكي (4") |
| X00-00-150 | سلك | P60-14-004 | غطاء المحمل | P61-34-103 | مجموعة أنبوب فرعي للقياس |
| P60-13-017 | سدادة دبوس ذراع التوصيل | P60-14-100 | محمل | P60-34-105 | غدة إحكام |
| P60-13-018 | وردة الرأس المتصالب | P61-14-200 | جسم | P60-34-104 | مانع تسرب |
| X20-07-513 | مسمار ربط 250"-20UNCx0.50" | P60-14-005 | ترس | P61-34-200 | مجموعة شفة التصريف |
| P60-34-014 | مسمار شد | P60-14-006 | سدادة (1/8"NPT) | P61-34-201 | شفة التصريف |
| P60-13-006 | جلبة برونزية | P60-14-007 | سدادة I | P60-34-206 | مانع تسرب الشفة |
| P60-13-012 | مسمار تثبيت | P60-14-008 | سدادة II | 000P569235 | حلقة إحكام دائرية (O-ring) رقم 235 |
| P60-13-013 | صامولة | X20-08-012 | مسمار ربط 1/2"-13UNC x 1.5" | P60-34-204 | صامولة 1"-8NC |
| P60-13-019 | دبوس | P60-14-010 | غطاء | P60-34-205 | مسمار ملولب 1"-8NC × 3 1/2 |
| P60-27-000 | مجموعة الجزء الهيدروليكي (2.75") | P60-14-011 | حشية (0.7) | P60-34-104 | مانع تسرب |
| P60-30-103 | مجموعة أنبوب فرعي للقياس | X20-08-092 | مسمار ربط 1/2"-13UNC x 1.25" | P60-34-311 | مشعب السحب |
| P60-30-105 | غدة إحكام | V06-50-322 | وردة 1/2" | X20-08-010 | مسمار تثبيت 3/4"NC × 1.5" |
| P60-34-104 | مانع تسرب | P60-14-013 | غطاء | P61-34-401 | غطاء التصريف |
| P60-30-200 | مجموعة شفة التصريف | P60-14-014 | حشية | P60-40-004 | نابض |
| P60-30-201 | شفة التصريف | P60-14-015 | شفة | P60-34-005 | رأس المضخة 3 1/2 و4 و4-1/2 بوصة |
| P60-34-206 | مانع تسرب الشفة | P60-14-016 | وردة تثبيت | P60-40-006 | مكبس غاطس (4") |
| 000P569235 | حلقة إحكام دائرية (O-ring) رقم 235 | X20-08-142 | مسمار ربط 1"-14UNFX2"LG | P8T0005400 | حشوة إحكام 4" |
| P60-34-204 | صامولة 1"-8NC | X20-28-522 | وردة زنبركية (1") | P60-34-007 | مقعد النابض |
| P60-34-205 | مسمار ملولب 1"-8NC × 3 1/2 | P60-14-300 | مجموعة الحشية | P60-34-600 | مجموعة الصمام |
| P60-34-104 | مانع تسرب | P60-14-019 | جلبة | P60-34-008 | مقعد الصمام 3 1/2 و4 و4-1/2 بوصة |
| P60-34-311 | مشعب السحب | P60-14-020 | عمود التروس | 000P569244 | حلقة إحكام دائرية (O-ring) رقم 244 |
| X20-08-010 | مسمار تثبيت 3/4"NC × 1.5" | P60-14-400 | مجموعة المحمل | 000P569153 | حلقة إحكام دائرية (O-ring) رقم 153 |
| P60-30-401 | غطاء التصريف | X20-08-787 | مسمار ربط 3/8"-16UNCx0.875" | P60-34-704 | حشية |
| P60-30-004 | نابض | X20-28-507 | مسمار ربط 3/8" | P61-34-702 | غطاء السحب |
| P60-30-005 | رأس المضخة، 3" | P60-14-012 | حشية (0.2) | P61-34-011 | برغي الغطاء |
| P60-27-006 | مكبس غاطس (2.75 ") | P60-30-000 | مجموعة الجزء الهيدروليكي (3") | P60-34-012 | قضيب توصيل رفيع |
| P8T0005275 | حشوة إحكام 2.75 " | P60-30-103 | مجموعة أنبوب فرعي للقياس | P60-34-013 | قضيب توصيل سميك |
| P60-30-007 | مقعد النابض | P60-30-105 | غدة إحكام | P60-40-820 | مبيت غدة الإحكام |
| P60-30-600 | مجموعة الصمام | P60-34-104 | مانع تسرب | P60-34-004 | نابض |
| P60-30-008 | مقعد الصمام، 3" | P60-30-200 | مجموعة شفة التصريف | P06-00-065 | صامولة حشوة الإحكام، 4" |
| 000P569244 | حلقة إحكام دائرية (O-ring) رقم 244 | P60-30-201 | شفة التصريف | X26-02-009 | جلبة ملولبة 1/4"-18NPT |
| 000P569146 | حلقة O#146 | P60-34-206 | مانع تسرب الشفة | P60-44-000 | مجموعة الجزء الهيدروليكي (4 1/2") |
| P60-30-702 | حشية | 000P569235 | حلقة إحكام دائرية (O-ring) رقم 235 | P61-34-103 | مجموعة أنبوب فرعي للقياس |
| P60-30-701 | غطاء السحب | P60-34-204 | صامولة 1"-8NC | P60-34-105 | غدة إحكام |
| P60-30-011 | برغي الغطاء | P60-34-205 | مسمار ملولب 1"-8NC × 3 1/2 | P60-34-104 | مانع تسرب |
| P60-34-012 | قضيب توصيل رفيع | P60-34-104 | مانع تسرب | P61-34-200 | مجموعة شفة التصريف |
| P60-34-013 | قضيب توصيل سميك | P60-34-311 | مشعب السحب | P61-34-201 | شفة التصريف |
| P60-27-800 | مبيت غدة الإحكام | X20-08-010 | مسمار تثبيت 3/4"NC × 1.5" | P60-34-206 | مانع تسرب الشفة |
| P60-30-004 | نابض | P60-30-401 | غطاء التصريف | 000P569235 | حلقة إحكام دائرية (O-ring) رقم 235 |
| P60-27-502 | صامولة حشوة الإحكام، 2 3/4" | P60-30-004 | نابض | P60-34-204 | صامولة 1"-8NC |
| X26-02-009 | جلبة ملولبة 1/4"-18NPT | P60-30-005 | رأس المضخة، 3" | P60-34-205 | مسمار ملولب 1"-8NC × 3 1/2 |
| P8T0005300 | مجموعة حشوة الإحكام، 3.000 | P60-30-006 | مكبس غاطس (3 ") | P60-34-104 | مانع تسرب |
| P06-00-061 | غدة حشوة الإحكام 3" | P8T0005300 | حشوة إحكام 3 " | P60-34-311 | مشعب السحب |
| 000PBUN239 | حلقة تثبيت، #239 | P60-30-007 | مقعد النابض | X20-08-010 | مسمار تثبيت 3/4"NC × 1.5" |
| 000P569239 | حلقة O #239 | P60-30-600 | مجموعة الصمام | P61-34-401 | غطاء التصريف |
| 000PBUN240 | حلقة تثبيت، #240 | P60-30-008 | مقعد الصمام، 3" | P60-44-004 | نابض |
| 000P569240 | حلقة O #240 | 000P569244 | حلقة إحكام دائرية (O-ring) رقم 244 | P60-34-005 | رأس المضخة 3 1/2 و4 و4-1/2 بوصة |
| P902503000 | حلقة رأس ذاتية التزييت | 000P569146 | حلقة O#146 | P60-44-006 | مكبس غاطس (4 1/2") |
| P903503000 | حلقة التصريف الرئيسية | P60-30-702 | حشية | P8T0005450 | حشوة إحكام 4 1/2" |
| P904503000 | حلقة مباعدة | P60-30-701 | غطاء السحب | P60-34-007 | مقعد النابض |
| P833000790 | حلقة توجيه | P60-30-011 | برغي الغطاء | P60-34-600 | مجموعة الصمام |
| P06-00-060 | صامولة حشوة الإحكام، 3" | P60-34-012 | قضيب توصيل رفيع | P60-34-008 | مقعد الصمام 3 1/2 و4 و4-1/2 بوصة |
| P906503000 | غدة إحكام | P60-34-013 | قضيب توصيل سميك | 000P569244 | حلقة إحكام دائرية (O-ring) رقم 244 |
| P8A0005300 | طقم إصلاح، 3.000 | P60-30-800 | مبيت غدة الإحكام | 000P569153 | حلقة إحكام دائرية (O-ring) رقم 153 |
| P8T0005350 | مجموعة حشوة الإحكام، 3.500 | P60-30-004 | نابض | P60-34-704 | حشية |
| P06-00-064 | غدة حشوة الإحكام 3 1/2" | P06-00-060 | صامولة حشوة الإحكام، 3" | P61-34-702 | غطاء السحب |
| 000PBUN248 | حلقة تثبيت رقم 248 | X26-02-009 | جلبة ملولبة 1/4"-18NPT | P61-34-011 | برغي الغطاء |
| 000P569248 | حلقة إحكام دائرية (O-ring) رقم 248 | P904503500 | حلقة مباعدة | P60-34-012 | قضيب توصيل رفيع |
| 000PBUN244 | حلقة تثبيت، #244 | P833500792 | حلقة توجيه | P60-34-013 | قضيب توصيل سميك |
| 000P569244 | حلقة O #244 | P06-00-063 | صامولة حشوة الإحكام، 3-1/2" | P60-44-820 | مبيت غدة الإحكام |
| P902503500 | حلقة رأس ذاتية التزييت | P906503500 | غدة إحكام | P60-34-004 | نابض |
| P903503500 | حلقة التصريف الرئيسية | P06-00-077 | طقم إصلاح، 3.500 | P06-00-058 | صامولة حشوة الإحكام، 4-1/2" |
| P8T0005400 | مجموعة حشوة الإحكام، 4.000 | P8T0005450 | مجموعة حشوة الإحكام، 4.500 | X26-02-009 | جلبة ملولبة 1/4"-18NPT |
| P06-00-066 | غدة حشوة الإحكام 4" | P06-00-059 | غدة حشوة الإحكام 4-1/2" | P834500780 | حلقة توجيه |
| 000P569249 | حلقة تثبيت، #249 | 000P569248 | حلقة تثبيت رقم 248 | P06-00-058 | صامولة حشوة الإحكام، 4-1/2" |
| 000PBUN249 | حلقة O #249 | 000PBUN248 | حلقة إحكام دائرية (O-ring) رقم 248 | P906504500 | غدة إحكام |
| 000P569248 | حلقة تثبيت رقم 248 | 000P569252 | حلقة تثبيت، #252 | P8A0005450 | طقم إصلاح، 4-1/2 |
| 000PBUN248 | حلقة إحكام دائرية (O-ring) رقم 248 | 000PBUN252 | حلقة O #252 | P834000780 | حلقة توجيه |
| P902504000 | حلقة رأس ذاتية التزييت | P902504500 | حلقة رأس ذاتية التزييت | P06-00-065 | صامولة حشوة الإحكام، 4" |
| P903504000 | حلقة التصريف الرئيسية | P903504500 | حلقة التصريف الرئيسية | P906504000 | غدة إحكام |
| P904504000 | حلقة مباعدة | P904504500 | حلقة مباعدة | P8A0005400 | طقم إصلاح، 4.000 |
