نظام الفرامل القرصية الهيدروليكية

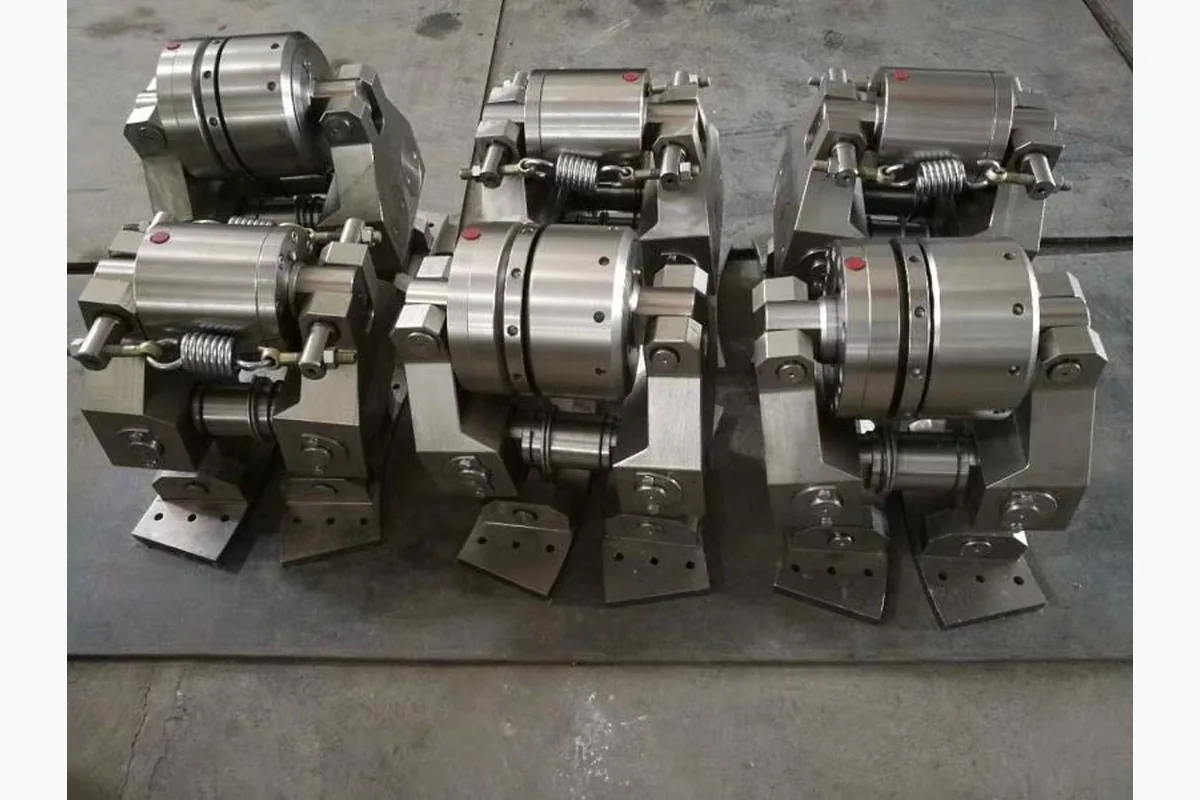

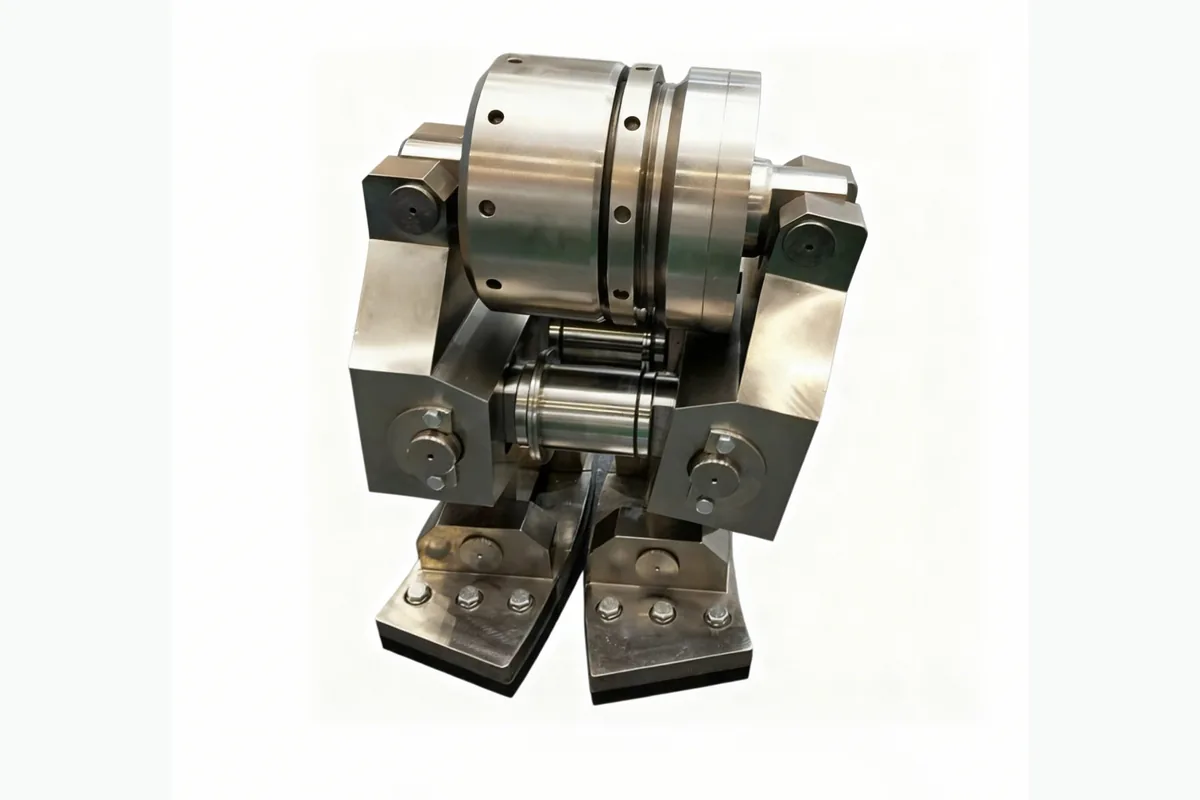

مجموعة أسطوانة تشغيل
قطع غيار مجموعة أسطوانة تشغيل لتطبيقات الصيانة والاستبدال في معدات حقول النفط. أرسل رقم القطعة أو موديل المعدة أو صورة المنتج للحصول على عرض سعر.
الاستخدام
قطع غيار مجموعة أسطوانة تشغيل لتطبيقات الصيانة والاستبدال في معدات حقول النفط. أرسل رقم القطعة أو موديل المعدة أو صورة المنتج للحصول على عرض سعر.
دعم التوريد
دعم مطابقة المواصفات وتغليف التصدير والتواصل عبر واتساب والبريد الإلكتروني.
المواصفات
الطرازات والمواصفات الفنية
نُقلت جداول المصدر مع الحفاظ على الخلايا المدمجة وإمكانية تحرير البيانات من لوحة الإدارة.
جدول المواصفات 1
| وحدة الفرامل القرصية الهيدروليكية | |||
|---|---|---|---|
| اسم القطعة | الرقم 1 | اسم القطعة | الرقم 1 |
| ملقط الأمان | PSZ75A | طقم إصلاح | KG80 |
| ملقط الأمان | PSZ65A/D | طقم إصلاح | KG75 |
| ملقط التشغيل | PSZ75A | طقم إصلاح | BG120 |
| ملقط التشغيل | PSZ65A/D | طقم إصلاح | KG120 |
| مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | PSZ75A | نابض قرصي | 140*8 |
| مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | PSZ65A | نابض شد | KG80/75 FT-A |
| مجموعة أسطوانة التشغيل | PSZ75/65 | بكرة | KG80 30*223 |
| طقم إصلاح | PSZ75/65 | بكرة | KG80 40*270 |
| طقم إصلاح | PSZ75/65 | بكرة | KG80 30*144 |
| نابض قرصي | 140*10 | مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | PZ40 |
| نابض قرصي | 140*10 | مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | PZ40 |
| نابض شد | PSZ75/65，PZ40 | مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | PZ40 |
| مجموعة أسطوانة التشغيل | BG80 | طقم إصلاح | PZ40 |
| مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | KG80 | طقم إصلاح | PZ40 |
| مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | KG75 | طقم إصلاح | PZ40 |
| مجموعة أسطوانة التشغيل | BG120 | نابض قرصي | 140*8 |
| مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | KG120 | مجموعة أسطوانة التشغيل | BG-00 |
| طقم إصلاح | BG80 | مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | KG-00 |
| طقم إصلاح | KG80 | طقم إصلاح | BG-00 |
| طقم إصلاح | KG75 | طقم إصلاح | KG-00 |
| طقم إصلاح | BG120 | نابض قرصي | JG185－05/BG-47 |
| طقم إصلاح | KG120 | نابض شد | SC125－03 KQ-48 |
| اسم القطعة | الرقم 1 | الرقم 2 | الرقم 3 |
| ملقط الأمان | PSZ75A-2-00 | BK-0-7A | |
| حذاء الفرامل | PSZ75A-2-01 | BK-1-7A | |
| وردة نابضية مقاس 12 | GB862.1-87 | M12 | |
| مسمار سداسي M12 × 30 | GB32.1-88A-86 | M12×30 | |
| جسم الملقط | PSZ75A-2-02.00 | BK-2-7A | |
| جلبة | PSZ75A-2-14 | BK-3-7A | |
| بكرة | PSZ75A-2-16 | BK-4-7A | |
| جلبة | PSZ75A-2-15 | BK-3-7A1 | |
| ذراع | PSZ75A-2-03 | BK-5-7A | |
| سدادة | PSZ75A-2-09 | BK-6-7A | |
| مسمار ملحوم M6 × 15 | GB68-85 | GB68-85 | M6×12 |
| بكرة | PSZ75A-2-08 | BK-4-7A1 | |
| جلبة | PSZ75A-2-07 | BK-3-7A2 | |
| حلقة تثبيت 35 | GB894.2-86 | GB894.2-86 | |
| مشحمة M8×1 | GB1152-79 | GB1152-79 | M8×1 |
| مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | PSZ75A-2-6.0 | BK-7-7A | |
| جلبة | PSZ75A-2-10 | BK-3-7A3 | |
| جلبة | PSZ75A-2-13 | BK-3-7A4 | |
| بكرة | PSZ75A-2-11 | BK-4-7A2 | |
| نصف حلقة دفع | PSZ75A-2-12 | BK-8-7A | |
| مسمار سداسي M10 × 15 | GB5782-86 | GB5782-86 | M10×16 |
| حلقة تثبيت 85 | GB894.2-86 | GB894.2-86 | |
| عارضة دعم | PSZ75A-2-04 | BK-9-7A | |
| صفيحة | PSZ75A-2-05 | BK-10-7A | |
| وردة مقاس 10 | GB93-87 | GB93-87 | |
| مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | PSZ75A-2-06.00 | BK-7-7A | |
| حلقة مانعة للغبار | A5 8008 N3587 | BK-SR-1 | |
| حلقة OD | BA8007 00030 | BK-SR-2 | |
| شريط توجيه، L = 255 | F3 0000 052 25097A | BK-GB-1 | L=255 |
| حلقة إحكام دائرية (O-ring) 145 × 3.55 | GB3452.1-92 | BK-SR-3 | |
| حلقة إحكام دائرية (O-ring) | OK 0150 00701 | BK-SR-4 | |
| حلقة إحكام C2 | C2 F015 N3584 | BK-SR-5 | |
| جلبة توجيه | PSZ75A-2-06.04 | BK-7-7A3 | |
| نابض قرصي | PSZ75A-2-06.03 | BK-7-7A4 | |
| جلبة نحاسية | PSZ75A-2-06.05 | BK7-7A5 | |
| حلقة دفع | PSZ75A-2-06.07 | BK7-7A9 | |
| اسم القطعة | الرقم 1 | الرقم 2 | الرقم 3 |
| ملقط التشغيل | PSZ75A-3-00 | BK-00-7A | |
| حذاء الفرامل | PSZ75A-2-01 | BK-1-7A | |
| وردة نابضية مقاس 12 | GB93-87 | GB93-87 | M12 |
| مسمار سداسي M12 × 30 | GB5782-86 | GB5782-86 | M12×30 |
| جسم الملقط | PSZ75A-2-02.00 | BK-2-7A | |
| جلبة | PSZ75A-2-15 | BK-3-7A | |
| مسمار ملولب | PSZ75A-2-16 | BK-4-7A | |
| جلبة | PSZ75A-2-14 | BK-3-7A1 | |
| ذراع | PSZ75A-3-01 | BK-5-7Ag | |
| سدادة | PSZ75A-2-09 | BK-6-7A | |
| مسمار ملحوم M6 × 12 | GB879-86 | GB879-86 | M6×12 |
| صامولة M16 | GB6170-86 | GB6170-86 | |
| صفيحة | PSZ75A-2-05 | BK-10-7A | |
| مسمار ملولب | PSZ75A-3-05 | BK-4-7A3 | |
| قضيب ضبط | PSZ75A-3-04 | BK-11-7A | |
| جلبة | PSZ75A-2-07 | BK-3-7A2 | |
| جلبة | PSZ75A-2-10 | BK-3-7A3 | |
| مجموعة أسطوانة التشغيل | PSZ75A-3-02.00 | BK-7-7Ag | |
| جلبة | PSZ75A-2-13 | BK-3-7A4 | |
| مسمار ملولب | PSZ75A-2-11 | BK-4-7A2 | |
| نصف حلقة دفع | PSZ75A-2-12 | BK-8-7A | |
| مسمار سداسي M10 × 15 | GB5782-86 | GB5782-86 | M10×15/16 |
| مشحمة M8 × 1 | GB1152-79 | GB1152-79 | M8×1 |
| نابض شد | PSZ75A-3-03 | BK-12-7A | |
| عارضة دعم | PSZ75A-2-04 | BK-9-7A | |
| حلقة تثبيت 85 | GB894.2-86 | GB894.2-86 | |
| حلقة تثبيت 35 | GB894.2-86 | GB894.2-86 | |
| اسم القطعة | الرقم 1 | الرقم 2 | الرقم 3 |
| مجموعة أسطوانة التشغيل | PSZ75A-3-02.00 | BK-7-7Ag | |
| حلقة | A5 8008 N3587 | BK-SR-1 | |
| حلقة BA | BA8007 | BK-SR-2 | |
| شريط توجيه، L = 255 | FM 3020 W5140 | BK-GB-1 | L=255 |
| حلقة إحكام دائرية (O-ring) d118 × 2.65 | GB/T3452.1-92 | BK-SR-7 | |
| شريط توجيه، L = 380 | FM 3020 W5140 | BK-GB-2 | L=380 |
| حلقة إحكام | C2 C025 N3584 | BK-SR-6 | |
| ملقط الأمان | BK-0-6A | BK-0-6C | BKD-0-6D |
| حذاء الفرامل | BK-1-6A | BK-1-6A | BK-1-6D |
| وردة نابضية مقاس 12 | GB93-87 | GB93-87 | BKD-11-D1 |
| مسمار سداسي M12 × 30 | GB5782-86 | GB5782-86 | BKD-11-S1 |
| جسم الملقط | BK-2-6A | BK-2-6C | BKD-2-6D |
| جلبة | BK-3-6A | BK-3-6C | BKD-3-6D |
| بكرة | BK-4-6A | BK-4-6C | BKD-4-6D |
| جلبة | BK-3-6A1 | BK-3-6C1 | BKD-3-6D1 |
| ذراع | BK-5-6A | BK-5-6C | BKD-5-6D |
| سدادة | BK-6-6A | BK-6-6A | BKD-6-6D |
| مسمار ملحوم M6 × 15 | GB819-86 | GB819-86 | BKD-11-S2 |
| بكرة | BK-4-6A1 | BK-4-6C1 | BKD-4-6D1 |
| جلبة | BK-3-6A2 | BK-3-6C2 | BKD-3-6D2 |
| حلقة تثبيت 30 | GB894.2-86 | GB894.2-86 | BKD-12-Q3 |
| مشحمة M8×1 | GB1152-79 | M8×1 | M8×1 |
| مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | BK-7-6A | BK-7-6C | BKD-7-6D |
| جلبة | BK-3-6A3 | BK-3-6C3 | BKD-3-6D3 |
| جلبة | BK-3-6A4 | BK-3-6C4 | BKD-3-6D5 |
| بكرة | BK-4-6A2 | BK-4-6C2 | BKD-4-6D2 |
| نصف حلقة دفع | BK-8-6A | BK-8-6A | BKD-8-6D |
| مسمار سداسي M8 × 15 | GB5782-86 | GB5782-86 | BKD-11-S7 |
| حلقة تثبيت 75 | GB894.2-86 | GB894.2-86 | BKD-9-6D |
| عارضة دعم | BK-9-6A | BK-9-6C | BKD-10-6D |
| صفيحة | BK-10-6A | BK-10-6A | BKD-11-D3 |
| اسم القطعة | الرقم 1 | الرقم 2 | الرقم 3 |
| مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | BK-7-6A | BK-7-6C | BKD-7-6D |
| حلقة | BK-SR-1 | BK-SR-1 | BKD-SR-1 |
| حلقة | BK-SR-2 | BK-SR-2 | BKD-SR-2 |
| شريط توجيه، L = 255 | BK-GB-1 | BK-GB-1 | BKD-GB-1 |
| حلقة | BK-SR-3 | BK-SR-3 | BKD-SR-3 |
| حلقة | BK-SR-4 | BK-SR-4 | BKD-SR-4 |
| حلقة | BK-SR-5 | BK-SR-5 | BKD-SR-5 |
| جلبة توجيه | BK-7-6A3 | BK-7-6A3 | |
| نابض قرصي | BK-7-6A4 | BK-7-6A4 | BKD-7-6D4 |
| جلبة نحاسية | BK-7-6A5 | BK-7-6A5 | BKD-7-6D5 |
| حلقة دفع | BK-7-6A9 | BK-7-6A9 | BKD-7-6D9 |
| ملقط التشغيل | BK-00-6A | BK-00-6C | BKD-00-6D |
| حذاء الفرامل | BK-1-6A | BK-1-6A | BKD-1-6D |
| وردة نابضية مقاس 12 | GB93-87 | M12 | BKD-11-D1 |
| مسمار سداسي M12 × 30 | GB5782-86 | M12*30 | BKD-11-S1 |
| جسم الملقط | BK-2-6A | BK-2-6C | BKD-2-6D |
| جلبة | BK-3-6A | BK-3-6C | BKD-3-6D |
| مسمار ملولب | BK-4-6A | BK-4-6C | BKD-4-6D |
| جلبة | BK-3-6A1 | BK-3-6C1 | BKD-3-6D1 |
| ذراع | BK-5-6A | BK-5-6C | BKD-5-6D |
| سدادة | BK-6-6A | BK-6-6A | BKD-6-6D |
| صفيحة | BK-10-6A | BK-10-6A | BKD-10-6D |
| مسمار ملولب | BK-4-6A3 | BK-4-6C3 | BKD-4-6D3 |
| قضيب ضبط | BK-11-7A | BK-11-7A | BKD-11-7D |
| جلبة | BK-3-6A6 | BK-3-6C6 | BKD-3-6D6 |
| جلبة | BK-3-6A3 | BK-3-6C3 | BKD-3-6D3 |
| مجموعة أسطوانة التشغيل | BK-7-7Ag | BK-7-7Bg | BKD-7-7Bg |
| جلبة | BK-3-6A4 | BK-3-6C4 | BKD-3-6D5 |
| مسمار ملولب | BK-4-6A2 | BK-4-6C2 | BKD-4-6D2 |
| نصف حلقة دفع | BK-8-6A | BK-8-6A | BKD-8-6D |
| نابض شد | BK-12-7A | BK-12-7A | BKD-12-7A |
| عارضة دعم | BK-9-6A | BK-9-6C | BKD-9-6D |
| حلقة تثبيت 75 | GB894.2-86 | GB894.2-86 | BKD-12-Q4 |
| حلقة تثبيت 30 | GB894.2-86 | GB894.2-86 | BKD-12-Q3 |
| اسم القطعة | الرقم 1 | الرقم 2 | الرقم 3 |
| مجموعة أسطوانة التشغيل | PSZ75A-3-02.00 | BKD-7-7Bg | |
| حلقة | A5 8008 N3587 | BKD-SR-1 | |
| حلقة BA | BA8007 | BKD-SR-2 | |
| شريط توجيه، L = 255 | FM 3020 W5140 | L=255 | BKD-GB-1 |
| حلقة إحكام دائرية (O-ring) d118 × 2.65 | GB/T3452.1-92 | BKD-SR-7 | |
| شريط توجيه، L = 380 | FM 3020 W5140 | L=380 | BKD-GB-2 |
| حلقة إحكام | C2 C025 N3584 | BKD-SR-6 | |
| صمام أمان مباشر التشغيل | BK-F-Y | DBS6K10/200 | BKD-F-Y |
| مرشح خط الضغط مع صمام عدم رجوع | ZU.1-E25×10BD-P | BKD-Z-X-7 | عنصر ترشيح：HDX-25x10 |
| صمام عدم رجوع | BK-F-D | BKD-Z-X-6 | 08MK650 |
| وصلة ملولبة M14 × 1.5 / M22 × 1.5 | JB984 | M14×1.5/ M22×1.5 | |
| موصل G1/4'' / M16 | PT-7 | BKD-Z-X-9 | G1/4″/M16 |
| صمام المحافظة على الضغط | BK-F-G1 BK-DW-QF1 | BKD-F-G1 | QJH-10G |
| صمام المحافظة على الضغط | BK-F-G2 BK-DW-QF2 | BKD-F-G2 | QJH-20G |
| مضخة يدوية | BKD-Z7 | QH-25 | |
| صمام المحافظة على الضغط | BK-F-G | QJH-15G | |
| مركم هيدروليكي | BKD-Z-X4 | NXQ-F6.3/200 | |
| مرشح | BK-DW-H1 | BKD-Z-L2 | RFA-40×10Y |
| مرشح هواء | BK-DW-KL | BKD-Z-L1 | QUQ2 |
| قارنة سريعة 1/4BSP | HA050200 | BK-Z15 | 1/4BSP |
| قارنة سريعة 3/8BSP | HA050100 | BK-Z12 | 3/8BSP |
| مرشح دوّار | BK-DW-H2 | BKD-Z-L4 | SP-06×25 |
| مقياس ضغط 0–16 MPa | BK-DW-B1 | BKD-Z11 | مقياس ضغط YN60-Ⅲ، 0–16 MPa |
| خرطوم | BKD-Z11 | BKD-Z18 | HFH2-P1-2-P-1.5 |
| صمام تثبيت | BK-F-G3 BKD-Z-X-8 | BK-DW-QF3 | PKH10 |
| قارنة مسننة | BK-Z4 | ML2 | |
| مضخة مكبس غاطس | A10VSO10DR/52R-PPA14N00 | BKD-Z3 | |
| مقياس حرارة | BKD-Z1 | BK-DW-YW | YW2-150 |
| صمام تبديل هوائي | BK-DW-PS-YH | BKD-Z-X2 BK-F-W2 | AP4Z60a 149107451 |
| صمام تناسبي مقاوم للانفجار | BK-DW-PS-BL | BKD-Z-X3 | CP083-MVBPM22-00A |
| صمام عكس PEU | BK-F-W4 | AK4Z60a 149119425 | |
| مركم هيدروليكي | BK-DW-PS-XN | ||
| صمام كروي | BK-DW-JJ-QF | BK-DW-PS-QF | PKH10 |
| صمام تحكم | TK01-01-00A | ||
| مقبض صمام الفرامل | TK01-01-01A | BK-S-B | BK-F-Sdz |
| صمام الفرامل | BK-F-S | LT07MKA-2X | |
| صمام الفرامل | BK-T-2 | LT05 | |
| صمام تبديل هوائي | BK-F-J | K23R5-L8(103) | |
| صمام الفرامل | BK-F-Z | DG17V-3-2N-60 | |
| مقياس ضغط 0–16 MPa | BK-T-4 | مقياس ضغط YN60-Ⅲ، 0–16 MPa | |
| خرطوم | BK-T-5 | HFH2-P1-2-P-1.5 | |
| صمام تبديل هوائي | BK-F-3Y | 3WH6B5X | |
| صمام تبديل هوائي | BK-F-Q | DG18V-3-2AL-B-60 | |
| اسم القطعة | الرقم 1 | الرقم 2 | الرقم 3 |
| BK-DW-PS-DX | 14/M16x1.5 | ||
| مقياس ضغط | BK-DW-PS-YL | M6x25 | |
| BK-DW-LQ | BK-Z26 | KMCL-3Y04 | |
| وصلة أنبوب ملولبة | JB966 | M22/ ZG3/4″ | |
| مقياس ضغط | BK-DW-B2 | BK-DW-JJ-KH4 | |
| BK-DW-YK | BK-DW-JJ-CY | ||
| BK-DW-WK | TK30-01-00 | ||
| صمام تصريف | BK-DW-JJ-YL1 | TK30-01-02 | |
| صمام تصريف | BK-DW-JJ-YL2 | YK01-06-00 | |
| قارنة سريعة | BK-DW-JJ-KH1 | مسمار M6x25 | GB/T70.1-2000 |
| قارنة سريعة | BK-DW-JJ-KH2 | BK-DW-JJ-GL1 | |
| قارنة سريعة | BK-DW-JJ-KH3 | BK-DW-JJ-GL2 | |
| قارنة سريعة | BK-DW-JJ-KH4 | BK-DW-PS-GL | |
