نظام الفرامل القرصية الهيدروليكية

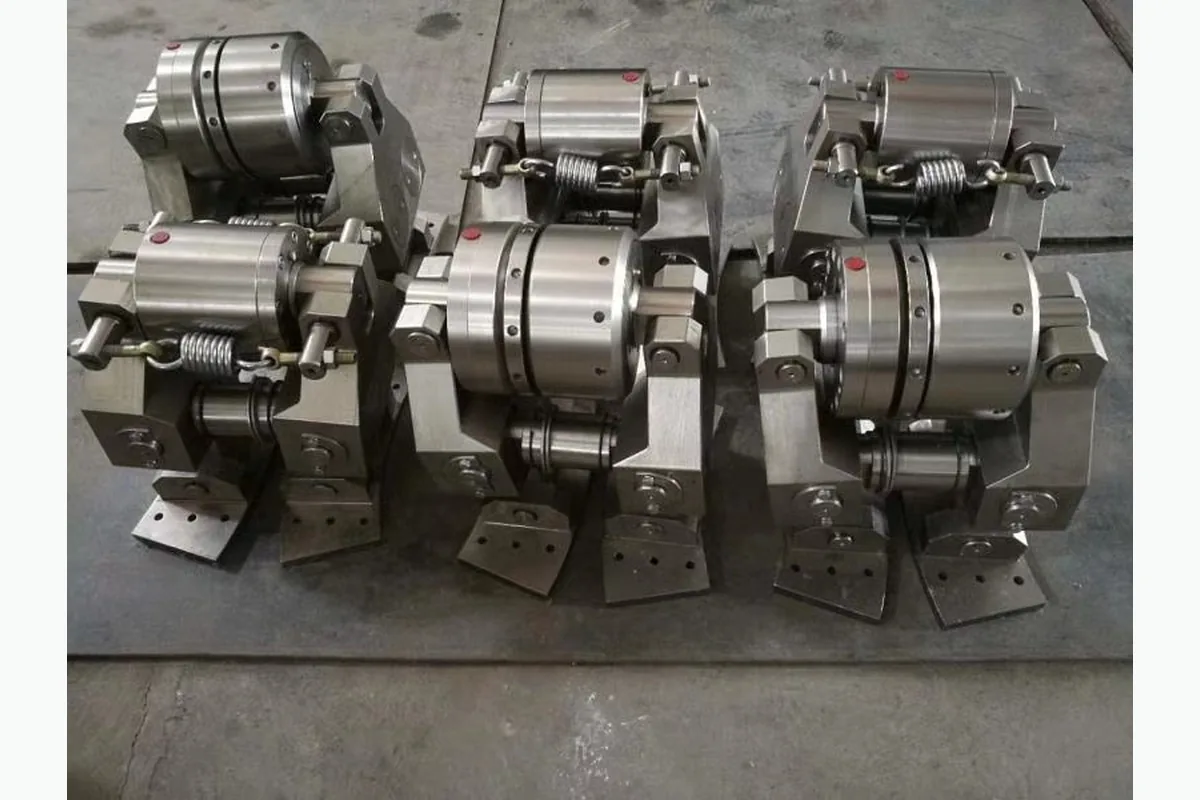

أسطوانة أمان Unit
قطع غيار أسطوانة أمان Unit لتطبيقات الصيانة والاستبدال في معدات حقول النفط. أرسل رقم القطعة أو موديل المعدة أو صورة المنتج للحصول على عرض سعر.
الاستخدام
قطع غيار أسطوانة أمان Unit لتطبيقات الصيانة والاستبدال في معدات حقول النفط. أرسل رقم القطعة أو موديل المعدة أو صورة المنتج للحصول على عرض سعر.
دعم التوريد
دعم مطابقة المواصفات وتغليف التصدير والتواصل عبر واتساب والبريد الإلكتروني.
المواصفات
الطرازات والمواصفات الفنية
نُقلت جداول المصدر مع الحفاظ على الخلايا المدمجة وإمكانية تحرير البيانات من لوحة الإدارة.
جدول المواصفات 1
| رقم القطعة | اسم القطعة / الطراز | رقم القطعة | اسم القطعة / الطراز |
|---|---|---|---|
| BK-0-7A | ملقط الأمان | BK-0-7B | ملقط الأمان |
| BK-1-7A | حذاء الفرامل | BK-1-7A | حذاء الفرامل |
| GB93-87 | وردة نابضية مقاس 12 | GB93-87 | وردة نابضية مقاس 12 |
| GB5782-86 | مسمار سداسي M12 × 30 | GB5782-86 | مسمار سداسي M12 × 30 |
| BK-2-7A | جسم الملقط | BK-2-7B | جسم الملقط |
| BK-3-7A | جلبة | BK-3-7B | جلبة |
| BK-4-7A | بكرة | BK-4-7B | بكرة |
| BK-3-7A1 | جلبة | BK-3-7B1 | جلبة |
| BK-5-7A | ذراع | BK-5-7B | ذراع |
| BK-6-7A | سدادة | BK-6-7A | سدادة |
| GB68-85 | مسمار ملحوم M6 × 15 | GB68-85 | مسمار ملحوم M6 × 15 |
| BK-4-7A1 | بكرة | BK-4-7B1 | بكرة |
| BK-3-7A2 | جلبة | BK-3-7B2 | جلبة |
| GB894.2-86 | حلقة تثبيت 35 | GB894.2-86 | حلقة تثبيت 35 |
| GB1152-79 | مشحمة M8×1 | ||
| BK-7-7A | مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | BK-7-7B | مجموعة ملقط الأمان بالأسطوانة الهيدروليكية |
| BK-3-7A3 | جلبة | BK-3-7B3 | جلبة |
| BK-3-7A4 | جلبة | BK-3-7B4 | جلبة |
| BK-4-7A2 | بكرة | BK-4-7B2 | بكرة |
| BK-8-7A | نصف حلقة دفع | BK-8-7A | نصف حلقة دفع |
| GB5782-86 | مسمار سداسي الرأس M10*16 | BK-10-7A | صفيحة |
| GB894.2-86 | حلقة تثبيت 85 | GB93-87 | وردة مقاس 10 |
| BK-0-6A | ملقط الأمان | BK-0-6C | ملقط الأمان |
| BK-1-6A | حذاء الفرامل | BK-1-6A | حذاء الفرامل |
| GB93-87 | وردة نابضية مقاس 12 | GB93-87 | وردة نابضية مقاس 12 |
| GB5782-86 | مسمار سداسي M12 × 30 | GB5782-86 | مسمار سداسي M12 × 30 |
| BK-2-6A | جسم الملقط | BK-2-6C | جسم الملقط |
| BK-3-6A | جلبة | BK-3-6C | جلبة |
| BK-4-6A | بكرة | BK-4-6C | بكرة |
| BK-3-6A1 | جلبة | BK-3-6C1 | جلبة |
| BK-5-6A | ذراع | BK-5-6C | ذراع |
| BK-6-6A | سدادة | BK-6-6A | سدادة |
| GB819-86 | مسمار ملحوم M6 × 15 | GB819-86 | مسمار ملحوم M6 × 15 |
| BK-4-6A1 | بكرة | BK-4-6C1 | بكرة |
| BK-3-6A2 | جلبة | BK-3-6C2 | جلبة |
| GB894.2-86 | حلقة تثبيت 30 | GB894.2-86 | حلقة تثبيت 30 |
| GB1152-79 | مشحمة M8×1 | ||
| BK-7-6A | مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | BK-7-6C | مجموعة ملقط الأمان بالأسطوانة الهيدروليكية |
| BK-3-6A3 | جلبة | BK-3-6C3 | جلبة |
| BK-3-6A4 | جلبة | BK-3-6C4 | جلبة |
| BK-4-6A2 | بكرة | BK-4-6C2 | بكرة |
| BK-8-6A | نصف حلقة دفع | GB1152-79 | مشحمة M8 × 1 |
| GB5782-86 | مسمار سداسي M8 × 15 | GB93-87 | وردة نابضية مقاس 8 |
| GB894.2-86 | حلقة تثبيت 75 | GB70-85 | مسمار سداسي |
| BK-9-6A | عارضة دعم | BK-7-6A | مجموعة ملقط الأمان بالأسطوانة الهيدروليكية |
| BK-10-6A | صفيحة | GB70-85 | مسمار سداسي M12 × 30 |
| GB93-87 | وردة 8 | GB93-87 | وردة نابضية مقاس 12 |
| BK-7-7A | مجموعة ملقط الأمان بالأسطوانة الهيدروليكية | BK-SR-1 | حلقة |
| GB70-85 | مسمار سداسي M12 × 30 | BK-SR-2 | حلقة |
| GB93-87 | وردة نابضية مقاس 12 | BK-7-6A1 | غطاء |
| BK-SR-1 | حلقة | BK-GB-1 | شريط توجيه، L = 255 |
| BK-SR-2 | حلقة | BK-SR-3 | حلقة إحكام دائرية (O-ring) 145 × 3.55 |
| BK-7-7A1 | غطاء | BK-7-6A2 | مكبس |
| BK-GB-1 | شريط توجيه، L = 255 | BK-SR-4 | حلقة إحكام دائرية (O-ring) |
| BK-SR-3 | حلقة إحكام دائرية (O-ring) 145 × 3.55 | BK-SR-5 | حلقة إحكام C2 |
| BK-7-7A2 | مكبس | BK-7-6A3 | جلبة توجيه |
| BK-SR-4 | حلقة إحكام دائرية (O-ring) | BK-7-6A4 | نابض قرصي |
| BK-SR-5 | حلقة إحكام C2 | BK-7-6A5 | جلبة نحاسية |
| BK-7-7A3 | جلبة توجيه | BK-7-6A6 | أسطوانة |
| BK-7-7A4 | نابض قرصي | BK-7-6A7 | صامولة قفل |
| BK7-7A5 | جلبة نحاسية | BK-7-6A8 | جلبة |
| BK-7-7A6 | أسطوانة | BK-7-6A9 | حلقة دفع |
| BK-7-7A7 | صامولة قفل | BK-7-6A10 | صامولة ضبط |
| BK-7-7A8 | جلبة | BK-7-6A11 | عارضة |
| BK-7-7A9 | حلقة دفع | GB1152-79 | مشحمة M8 × 1 |
| BK-7-7A10 | صامولة ضبط | GB93-87 | وردة نابضية مقاس 8 |
| BK-7-7A11 | عارضة | GB70-85 | مسمار سداسي الرأس M8*25 |
| BK-00-7A | ملقط التشغيل | BK-00-7B | ملقط التشغيل |
| BK-1-7A | حذاء الفرامل | BK-1-7A | حذاء الفرامل |
| GB93-87 | وردة نابضية مقاس 12 | GB93-87 | وردة نابضية مقاس 12 |
| GB5782-86 | مسمار سداسي M12 × 30 | GB5782-86 | مسمار سداسي M12 × 30 |
| BK-2-7A | جسم الملقط | BK-2-7B | جسم الملقط |
| BK-3-7A | جلبة | BK-3-7B | جلبة |
| BK-4-7A | مسمار ملولب | BK-4-7B | مسمار ملولب |
| BK-3-7A 1 | جلبة | BK-3-7B1 | جلبة |
| BK-5-7Ag | ذراع | BK-5-7Bg | ذراع |
| BK-6-7A | سدادة | BK-6-7A | سدادة |
| GB879-86 | مسمار ملحوم M6 × 12 | GB879-86 | مسمار ملحوم M6 × 12 |
| GB6170-86 | صامولة M16 | GB6170-86 | صامولة M16 |
| BK-10-7A | صفيحة | BK-10-7A | صفيحة |
| BK-4-7A3 | مسمار ملولب | BK-4-7B3 | مسمار ملولب |
| BK-11-7A | قضيب ضبط | BK-11-7A | قضيب ضبط |
| BK-3-7A2 | جلبة | BK-3-7B2 | جلبة |
| BK-3-7A3 | جلبة | BK-3-7B3 | جلبة |
| BK-7-7Ag | مجموعة أسطوانة التشغيل | BK-7-7Bg | مجموعة أسطوانة التشغيل |
| BK-3-7A4 | جلبة | BK-3-7B4 | جلبة |
| BK-4-7A2 | مسمار ملولب | BK-4-7B2 | مسمار ملولب |
| BK-8-7A | نصف حلقة دفع | BK-8-7A | نصف حلقة دفع |
| GB5782-86 | مسمار سداسي الرأس M10*16 | GB5782-86 | مسمار سداسي الرأس M10*16 |
| BK-12-7A | نابض شد | BK-9-7A | نابض شد |
| BK-9-7A | عارضة دعم | GB894.2-86 | عارضة دعم |
| GB894.2-86 | حلقة تثبيت 85 | GB894.2-86 | حلقة تثبيت 85 |
| GB894.2-86 | حلقة تثبيت 35 | GB93-87 | حلقة تثبيت 35 |
| GB93-87 | وردة زنبركية 10 | GB93-87 | وردة زنبركية 10 |
| BK-00-6A | ملقط التشغيل | BK-00-6C | ملقط التشغيل |
| BK-1-6A | حذاء الفرامل | BK-1-6A | حذاء الفرامل |
| GB93-87 | وردة نابضية مقاس 12 | GB93-87 | وردة نابضية مقاس 12 |
| GB5782-86 | مسمار سداسي M12 × 30 | GB5782-86 | مسمار سداسي M12 × 30 |
| BK-2-6A | جسم الملقط | BK-2-6C | جسم الملقط |
| BK-3-6A | جلبة | BK-3-6C | جلبة |
| BK-4-6A | مسمار ملولب | BK-4-6C | مسمار ملولب |
| BK-3-6A1 | جلبة | BK-3-6C1 | جلبة |
| BK-5-6A | ذراع | BK-5-6C | ذراع |
| BK-6-6A | سدادة | BK-6-6A | سدادة |
| GB819-86 | مسمار ملحوم M6 × 12 | GB819-86 | مسمار ملحوم M6 × 12 |
| GB6170-86 | صامولة M16 | GB6170-86 | صامولة M16 |
| BK-10-6A | صفيحة | BK-10-6A | صفيحة |
| BK-4-6A3 | مسمار ملولب | BK-4-6C3 | مسمار ملولب |
| BK-11-7A | قضيب ضبط | BK-11-7A | قضيب ضبط |
| BK-3-6A6 | جلبة | BK-3-6C6 | جلبة |
| BK-3-6A3 | جلبة | BK-3-6C3 | جلبة |
| BK-7-7Ag | مجموعة أسطوانة التشغيل | BK-7-7Bg | مجموعة أسطوانة التشغيل |
| BK-3-6A4 | جلبة | BK-3-6C4 | جلبة |
| BK-4-6A2 | مسمار ملولب | BK-4-6C2 | مسمار ملولب |
| BK-8-6A | نصف حلقة دفع | GB93-87 | وردة |
| GB5782-86 | مسمار سداسي الرأس M8*16 | BK-7-7Ag1 | غطاء |
| GB1152-79 | مشحمة M8 × 1 | BK-SR-2 | حلقة BA |
| BK-12-7A | نابض شد | BK-GB-1 | شريط توجيه، L = 255 |
| BK-9-6A | عارضة دعم | BK-SR-7 | حلقة إحكام دائرية (O-ring) |
| GB894.2-86 | حلقة تثبيت 75 | BK-7-7Ag2 | مكبس |
| GB894.2-86 | حلقة تثبيت 30 | BK-GB-2 | شريط توجيه، L = 380 |
| BK-SR-6 | حلقة إحكام | ||
| BK-7-7Ag | مجموعة أسطوانة التشغيل | BK-7-7Ag3 | أسطوانة |
| BK-SR-1 | حلقة إحكام M10*30 | Bk-7-7Ag4 | جلبة |
| BK-Z | وحدة هيدروليكية | TK30 | نظام التشغيل |
| BK-F-Z | صمام تصريف | TK30-01-00 | مجموعة الصمامات 1 |
| ZU.1-E25*10BD-P | مرشح أنبوبي | TK30-01-02 | مجموعة الصمامات 2 |
| BK-F-D | صمام عدم رجوع | GB/T70.1-2000 | مسمار M10*25 |
| 90251000 | صامولة | TK30-03 | صفيحة |
| GB70-85 | مسمار M10*25 | TK30-04-00 | حامل الصمامات |
| MECC | مسمار تثبيت M10 × 50 | YK01-06-00 | حلمة أنبوب 14/M16*1.5 |
| MECC | صامولة M10 | GB/T70.1-2000 | مسمار M6*25 |
| JB984 | وصلة ملولبة M14 × 1.5 / M22 × 1.5 | TK01-01-00A | صمام تحكم |
| PT-7 | موصل G1/4'' / M16 | BK-F-J | صمام هوائي |
| BK-F-G1 | صمام المحافظة على الضغط | BK-F-G2 | صمام المحافظة على الضغط |
| JB1885-77 | خرطوم 221-600KA | BK-F-G2 | صمام المحافظة على الضغط |
| QH-25 | مضخة يدوية | TK02-03 | دعامة |
| QJH-15G | صمام المحافظة على الضغط | TK02-03 | دعامة |
| NXQ-F6.3/200 | مركم هيدروليكي | GB/T70.1-2000 | مسمار M10*30 |
| RFA-40*10Y | مرشح | نظام التشغيل | |
| KMCL-3Y04 | مُبرِّد | رقم القطعة | اسم القطعة / الطراز |
| JB966 | حلمة M22/ZG3/4'' | TK01-01-00A | مجموعة صمام الفرامل |
| QUQ2 | مرشح هواء | TK01-01-01A | مقبض صمام الفرامل |
| BGY2-220/1 | سخان كهربائي | BK-F-S | صمام الفرامل |
| 902510010262004 | صفيحة | رقم القطعة | اسم القطعة / الطراز |
| 0262004 | موصل | TK11-01-00A | مجموعة صمام التشغيل |
| HA050200 | قارنة سريعة 1/4BSP | TK01-01-01 | غطاء |
| 90252000 | خزان | GB/T819-2000 | مسمار M5*30 |
| 9025100 | مجموعة صمام | TK01-01-02 | كامة |
| 90262003 | موصل | GB/T1096-1979 | مفتاح متوازٍ 5 × 25 |
| HA050100 | قارنة سريعة 3/8BSP | GB/T6173-2000 | مسمار M16*15 |
| THPG1-228 | مشبك أنبوب | TK01-01-03 | وردة مسطحة 1 |
| HB970 | وصلة 28 | GB/T1972-1992 | نابض شد |
| JB966 | وصلة 22/M27*2 | TK01-01-04 | وردة مسطحة 2 |
| SP-06*25 | مرشح دوّار | TK01-01-05 | جلبة 1 |
| YH60-III | مقياس ضغط 0–16 MPa | GB/T70.1-2000 | مسمار M8*20 |
| HFH2-P1-2-P-1.5 | خرطوم | BK-F-S | صمام الفرامل |
| JB974 | وصلة مستقيمة 22 | TK01-01-01A | دعامة |
| JB966 | وصلة 22/G1/2'' | TK01-01-07 | جلبة |
| 22/28 | مهايئ 22/28 | TK01-01-08 | مسمار M6 |
| YB100L1-4W | محرك كهربائي B35 | TK01-01-09 | قضيب توجيه |
| BK-F-G3 | صمام تثبيت | GB/T308-1989 | كرة S16 |
| d20 mm | أنبوب PVC | TK01-01-02A | مسمار M12 |
| GB5780-86 | مسمار M10*35 | GB/T77-2000 | مسمار M6*10 |
| EXX | لوحة تحكم | TK11-01-01 | عمود |
| GB5780-86 | مسمار M12*30 | TK01-01-11 | جلبة 2 |
| GB5780-86 | مسمار M10*35 | TK01-01-02 | وصلة ربط |
| 90261001 | شفة | BK-S-B | مقبض |
| ML2 | قارنة مسننة | JB/T7940.4-1995 | خزان زيت 8 |
| JB984 | وصلة M27*2/M36*2 | BK-F-Z | صمام فرامل التوقف |
| GB70-85 | مسمار ربط M16*45 | GB/T70.1-2000 | مسمار M5*30 |
| JB984 | وصلة M27*2/M22*2 | TK30-01-01 | صفيحة توصيل |
| JB1885 | خرطوم 14-430/720KA | JB/ZQ4444-1997 | سدادة M10*1 |
| JB1885 | خرطوم 22-600KA | JB/T978-1977 | حلمة أنبوب 14 |
